設備描述

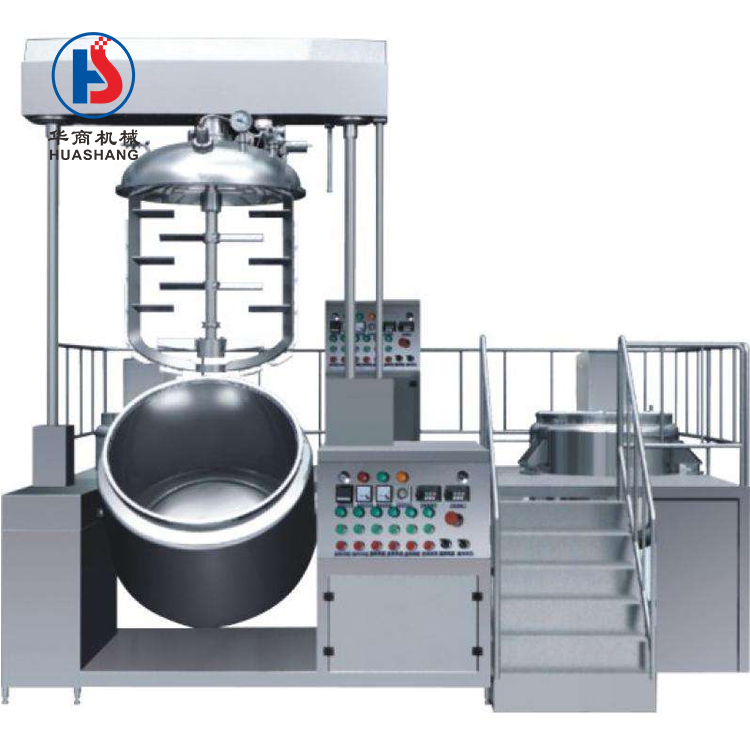

TFZRJ型渦輪乳化機是一種三個同軸攪拌混合器,適用于穩定均質乳化,產生的顆料非常小.乳化質量取決于在準備階段顆粒是如何被散布的.顆粒越小,聚集到表面上的趨勢越弱,因而乳化被破壞的機會越小.依靠反轉葉片的混合動作,均質在真空狀態的處理條件下,獲取高質量的乳化混合效果.

TFZRJ型渦輪乳化機在保障最終產品的高質量上有很好的性能.



產品介紹

TFZRJ-100型真空乳化機是引進國外先進技術，根據化妝品、藥膏類產品的制膏工藝而專門設計的，本機組乳化攪拌鍋、預處理系統、真空系統、液壓系統、電器控制系統等部分組成。



整機基本配置及技術參數

本系統整套裝置組成部份：包括乳化攪拌鍋、預處理系統、真空系統、液壓系統、電器控制系統。



乳化攪拌鍋：

工作容積100L，材料SUS316L不銹鋼,電加熱/蒸汽加熱、水冷卻二用。

鍋內帶三套攪拌裝置：

剪切渦流乳化攪拌機，功率4KW轉速0—3500r/min，（變頻調速）

速框式括壁攪拌機，功率1.5KW轉速0—40 r/min （變頻調速）

慢速逆向攪拌機，電機與慢速刮壁攪拌機為同一電機，（轉速為0-40r/min）



罐體附帶裝置：

液體進料口配不銹鋼管道過濾器、固體加料口、真空口、壓縮空氣進口、破真空口、視鏡、溫度傳感器、CIP清洗頭、出料口、防塵無菌呼吸裝置；



預處理鍋：

油鍋80L水鍋100L各一臺。

真空系統

采用水環式真空泵



液壓系統

包括油缸、電磁閥、溢流閥、油箱、保壓閥。



電器控制系統

PLC觸摸屏控制/按鈕控制





整機技術參數 容體整體容積：150 L 容體使用容體：100 L 最小生產量：30L 標準尺寸：2900X2300X2200/3100㎜ 凈重:1900kg(僅為標準設備) 容體:靠垂直突出有前沿的法蘭連接,配有雙夾套。 加熱方式：各有一組4KW×2熱電阻。冷卻：靠冷水。 容體使用狀態：大氣狀態/真空。 容體基部：焊接的，高度鏡面拋光。 上蓋：法蘭連接，可提升的。 慢速混合系統速度：0-40 r/min。1.5KW（變頻調速） 快速均質混合系統速度：0-3500 r/min。4KW（變頻調速） 真空泵安裝功率：1.45KW。 容器夾套工作壓力：0.09Mpa 總安裝功率：29KW（僅為標準設備，無其他選項） 電力要求：380V，50HZ。 允許的電壓波動：＋/－5%。 低電壓控制：24V 保護：普通。 液環真空泵的水利消耗： 4L min. 機架高度可調±10㎜。 用于通風馬達的空氣吸入裝置。 低電壓安全保護（24伏）。 設備制造符合GMP標準。 機體選擇全部不銹鋼SUS304不銹鋼制作。 所有與物料接觸的部件為316L不銹鋼且鏡面拋光。
